卧式管道泵ISW

产物概述

ISW、ISWR、ISWH、ISWY、ISWHY、ISWD、ISWRD、ISWHD、ISWYD、ISWHYD系排队式离心泵系凭证IS型、IR型离心泵之性能参数，参照ISO2858尺度，接纳海内优异水力模子优化设计而成，是理想的新一代高效节能卧式泵产物。

说明书

卧式管道泵ISW.pdf

天下联系电话

18058825222

产物特点

1.结构紧凑。gai系列泵为卧式结构，机泵一体、外型雅观、占地面积少，与通俗卧式泵较量，占地面积镌汰30%。如接纳IP54户外电机则无需泵房，可置于户外使用。
2.运行平稳、噪音低、组件同心度高。电机和泵直联，简化了中央结构，zeng加了运行的平稳性，叶轮具有极好的新闻平衡，运行时无振动、低噪音，延伸了轴承的使用寿命，改善了使用情形。
3.轴封接纳优质机械密封，动、静环由硬质合金制成，耐磨损、无走漏、使用寿命长。
4.接纳先进水力模子，具有用率高，性能好等特点。

5.结构奇异。泵体下侧设有放水孔，进、出口法兰设有取压孔，能确保泵的正常使用和维护
6.gai系列卧式泵入口为水平偏向，出口为垂直向上结构，便于管路部署。

主要用途

1.ISW型卧式离心泵，供运送清水及物理化学性子类似清水的其它液体之用。适用于工业和都市给排水.高层修建zeng压送水、船用、园林喷灌、消防zeng压、远距离运送、暖通制冷循环、浴室等冷暖水循环及装备配套。使用介质温度不凌驾85C。
2.ISWR型卧式热水循环泵适用于能源、冶金、大材加工、化工、纺织、造纸以及饭馆、浴室、宾馆、锅

炉热水zeng压循环和都市住房采暖循环等chang合。使用温度不凌驾120C

3.ISWH型卧式化工离心泵适用于石油、化工、冶金、电力、造纸、食物、制药和合成纤维等行业运送有侵蚀性的液体。使用温度-20~105C

4.ISWY型卧式防爆油泵适用于石油、轻纺、化工、机械等行业运送易燃、易爆液体，被运送介质温度不凌驾120%C。
5.ISWHY型卧式不锈钢防爆型化工离心泵，适用于运送易燃、易爆性化工液体。
6.ISWD、ISWRD、ISWHD、ISWYD、ISWHYD型卧式低转速离心泵，适用于要讨情形噪声很低的chang合，尤其适用空调系统冷冻水、冷却水循环及最后zeng压。

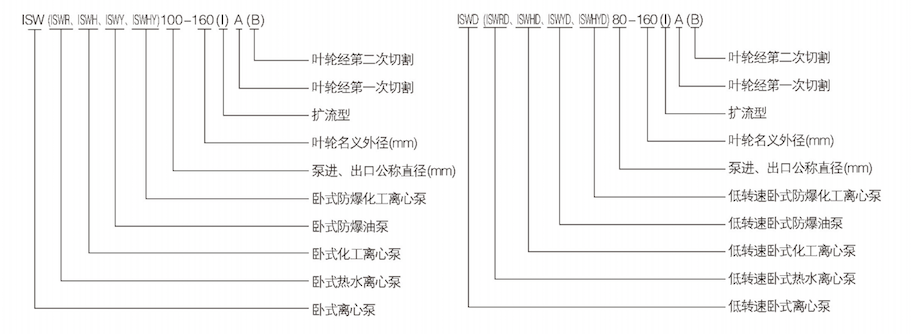

型号意义

事情条件

1.泵系统最高事情压力为1.6MPa，即泵吸入口压力+泵扬程s1.6MPa(泵系统事情压力高于1.6MPa时，应在订货时另行提出，襶uan阍谥圃焓北玫墓鞑考土硬考幽芍�)。

2.运送个质为清水或物理化学性子类似清水的其它液体(运送介质带有细小颖粒时，应在订货时另行提出襶uan阕芭淠湍ナ交得芊�)。

3.周围情形温度不凌驾40°C，海拔高度不凌驾1000m，相对湿度不凌驾95%。

性能规模

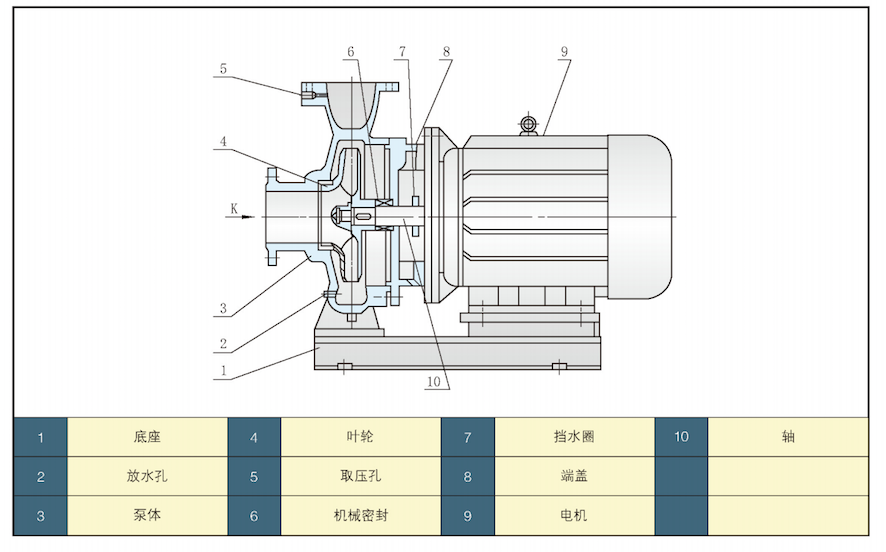

结构说明

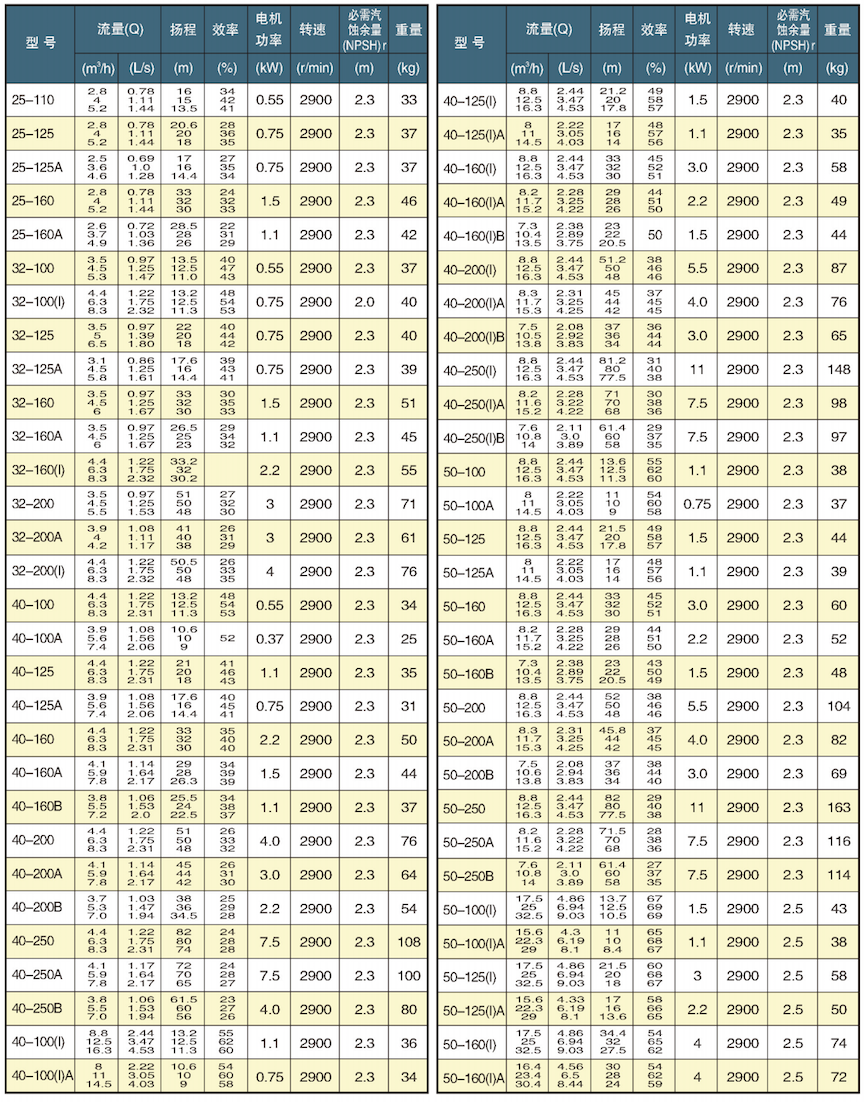

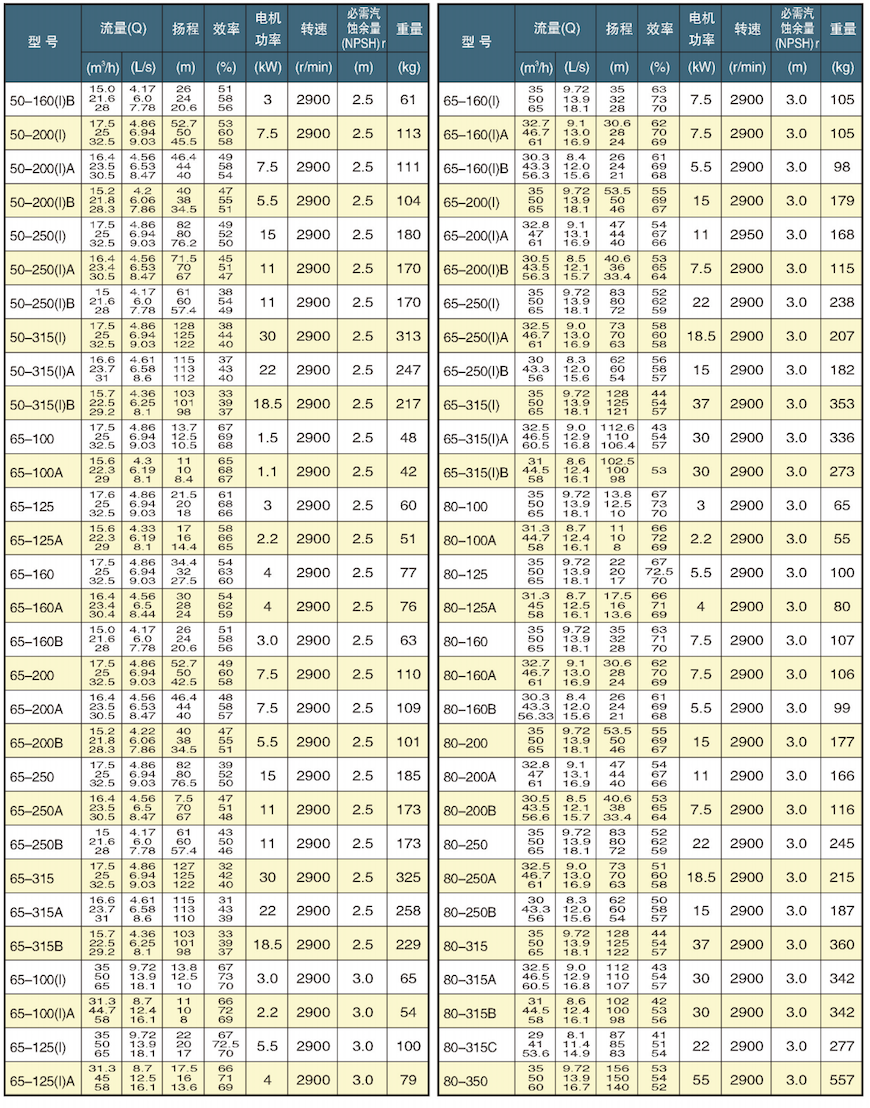

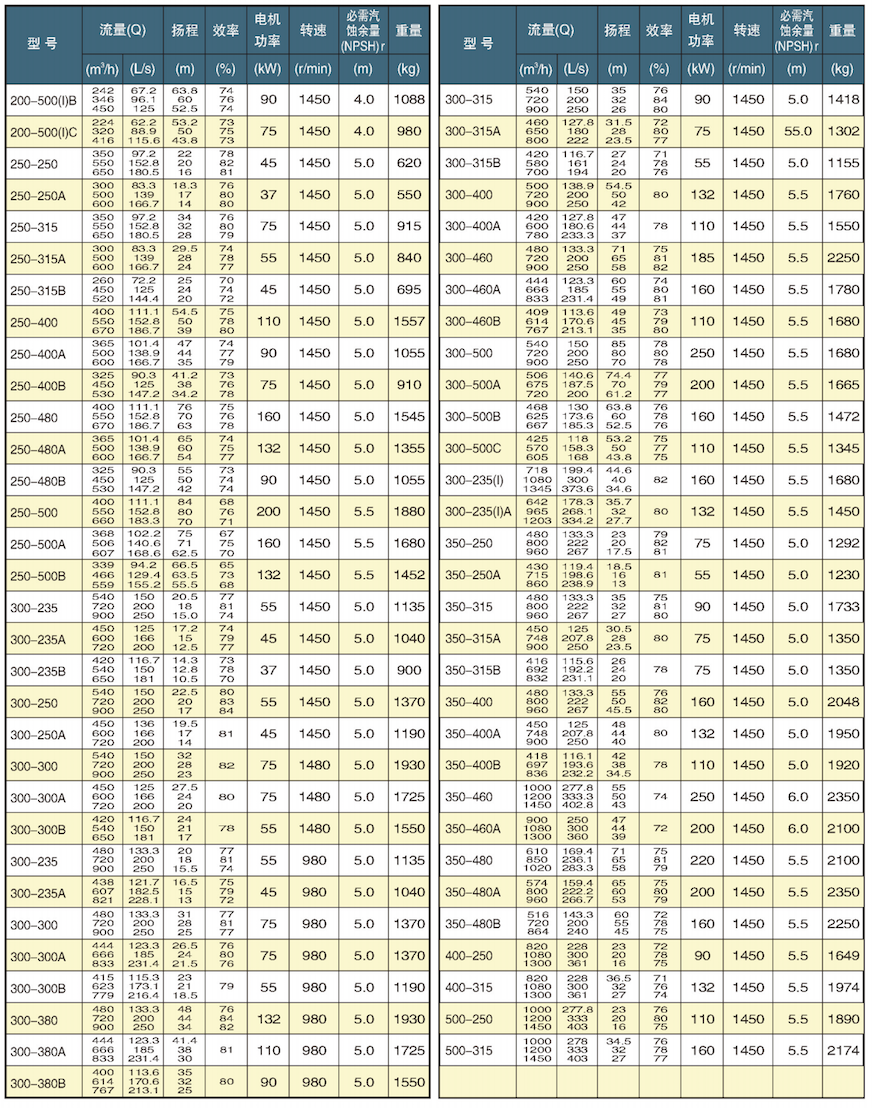

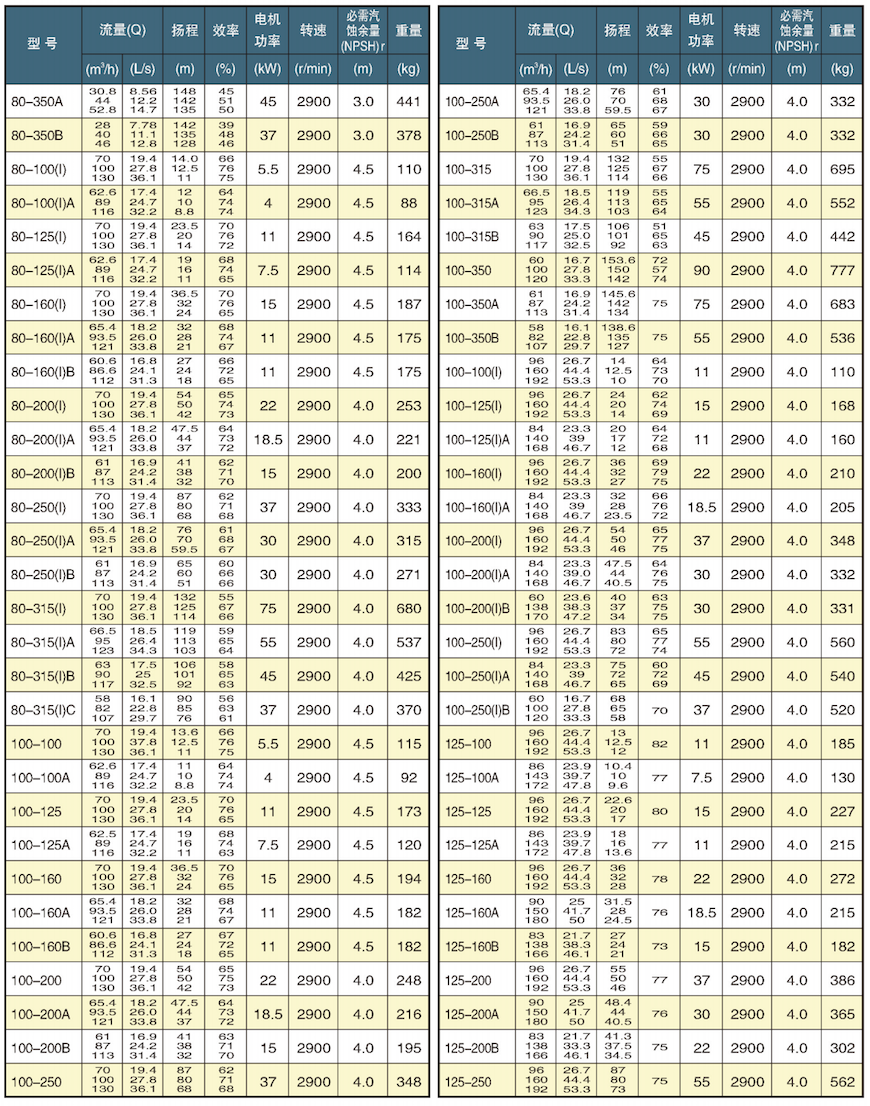

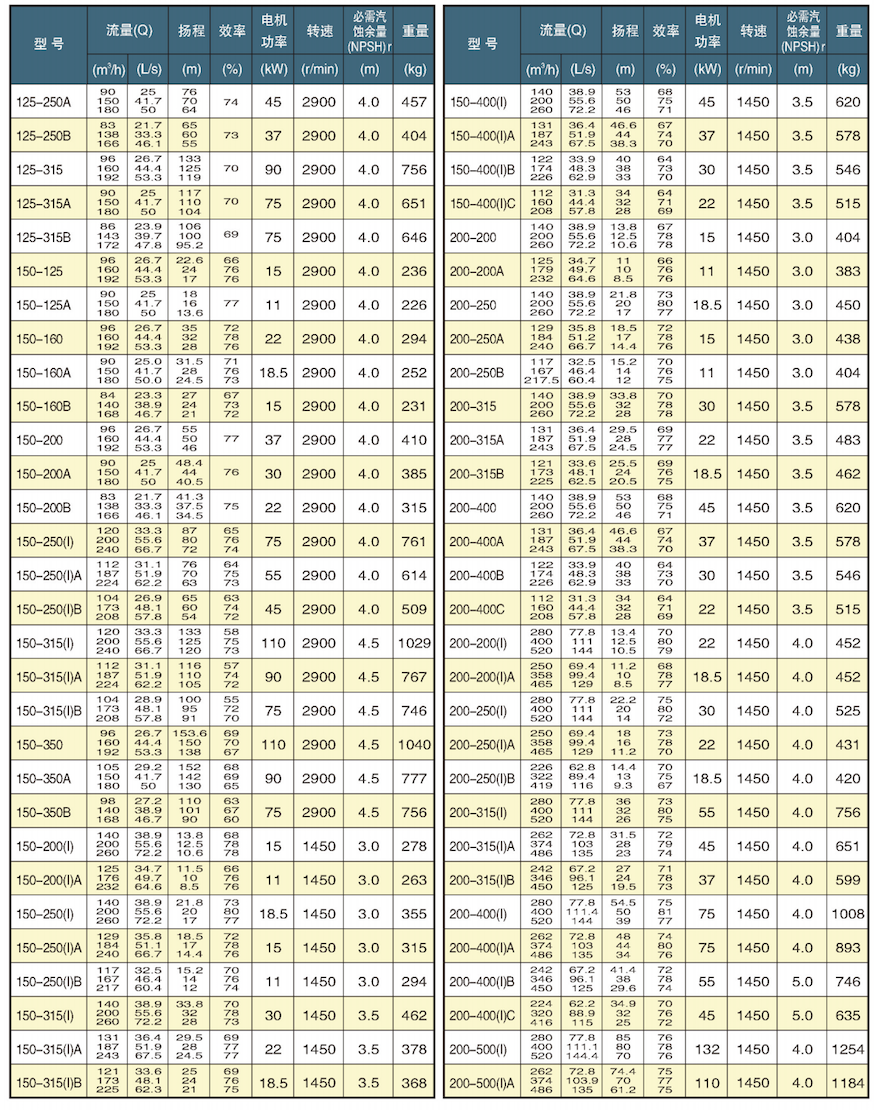

性能参数表
